防爆電動葫蘆鉗式制動器的結構特點
防爆電動葫蘆鉗式制動器的結構特點
編輯:北京凌鷹起重 瀏覽:6180 時間:2016-05-11
鉗式制動器是安裝在使用吊運熾熱金屬的電動葫蘆上。
鉗式制動器是安裝在使用吊運熾熱金屬的防爆電動葫蘆上。近已完成了制造、試驗，結果是令人滿意的。該電動葫蘆除去起升錐形電動機的第1制動器外，裝在電動葫蘆減速器一端的鉗式制動器是第2制動器，2個制動器同時制動高速軸。因為電動葫蘆是自重輕、尺寸小的起重設備，設計的鉗式制動器外廓尺寸（垂直于傳動軸的平面）必須包含在減速器的尺寸以內，絕不能超出減速器的尺寸，否則與電動葫蘆外觀不協調，不美觀，制動器零部件尺寸以內，絕不能超出減速器的尺寸，否則與電動葫蘆外觀不協調，不美觀，制動器零部件尺寸也顯得過大。

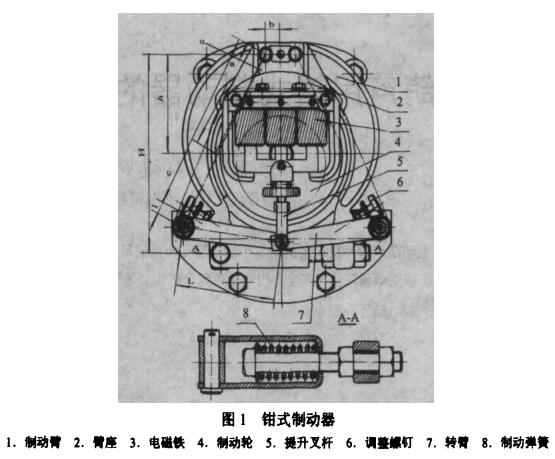

鉗式制動器結構如圖1.它的主要制動臂1、臂座2、電磁鐵3、制動輪4、轉臂7和制動彈簧8組成。它是常閉式制動器，通電時起升電動機旋轉，輸力矩起吊載荷，同時制動器電動器電磁鐵吸合，打開制動器；切斷電源時，起升電機制動，鉗式制動器電磁鐵打開，制動臂在彈簧力的作用下抱緊制動輪制動載荷，電磁鐵是長行程電磁鐵。
如圖1：
